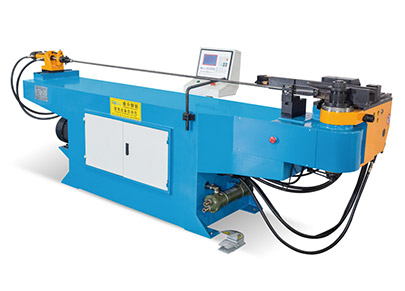

結構構造：

(1) 輪模(BENDING DIE)
安裝：a、以逆時針方向將輪模固定螺母（FIG-7(1)取下。 b、放入輪模,再將輪模固定螺母鎖緊。

(2) 夾模（CLAMP DIE）
安裝：a、拉出夾模固定定心軸（FIG-7（2）。b、將夾模放入，再將固定心軸插入即可。
調整：a、將夾模座固定（FIG-7（3）放松，再將控制面板置于手動模式，按下夾管按鈕（FIG-7（3），至夾模行徑終點。（此時在輪模夾模間需有間隙，可以夾模座調整螺桿（FIG-7（4）來調整）。
b、調整夾模座調整螺桿（FIG-7（4）使夾模與輪模完全密合。
c、按下退夾按鈕（FIG-4（6）使夾模后退，再將夾模調整螺桿（FIG-7（4））順時針方向旋轉約1/2-1/4圈。
d、再將夾模座固定螺母（FIG-7（3）鎖緊即可。

（3） 導模（PRESSURE DIE）
安裝：a、將導模固定螺絲（FIG-7（8）取下，再將導模放入。
b、將導模螺絲鎖緊即可。
調整：a、將導模座固定螺母（FIG-7（5）放松，再將控制面板置于手動模式，按下夾管按鈕（FIG-4（3）至導模行徑之終點（此時在輪模與導模間須有間隙，可以用導模調整螺桿（FIG-7（6）來調整。
b、調整導座調整螺桿（FIG-7（6）使導模與輪模完全密合。
c、按下或退夾按鈕（FIG-4（6），再將導模調整螺桿（FIG-7（6）順時針方向轉約1/2-1/4圈。
d、再將導模座固定螺絲（FIG-7（6）鎖緊即可。

（4）芯棒
安裝：a、將芯棒以順時針方向放入穿心桿。
b、再將芯棒固定螺絲（FIG-7（8）固定即可。
（請注意芯棒須配合彎管彎曲的方向）
